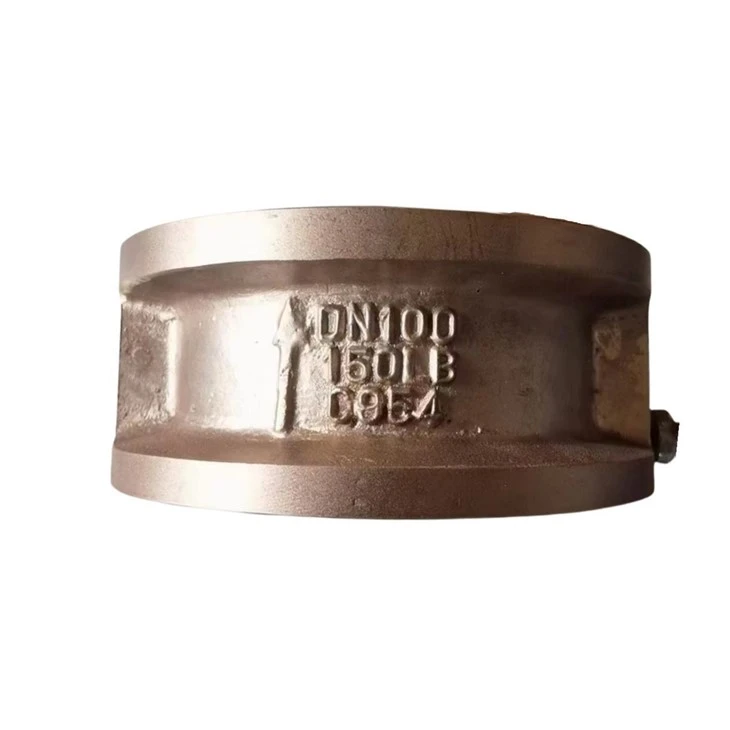

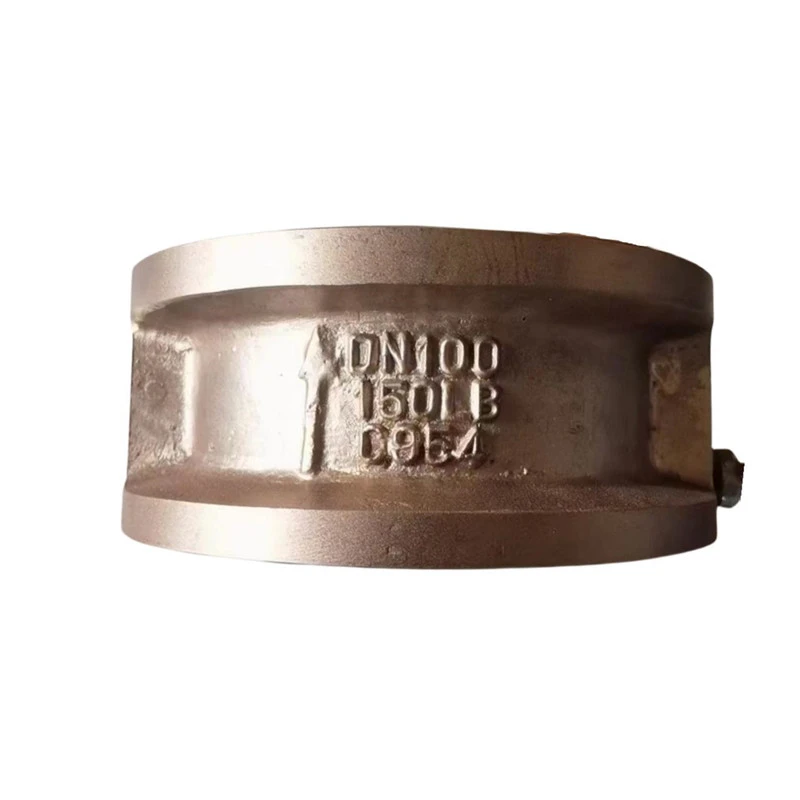

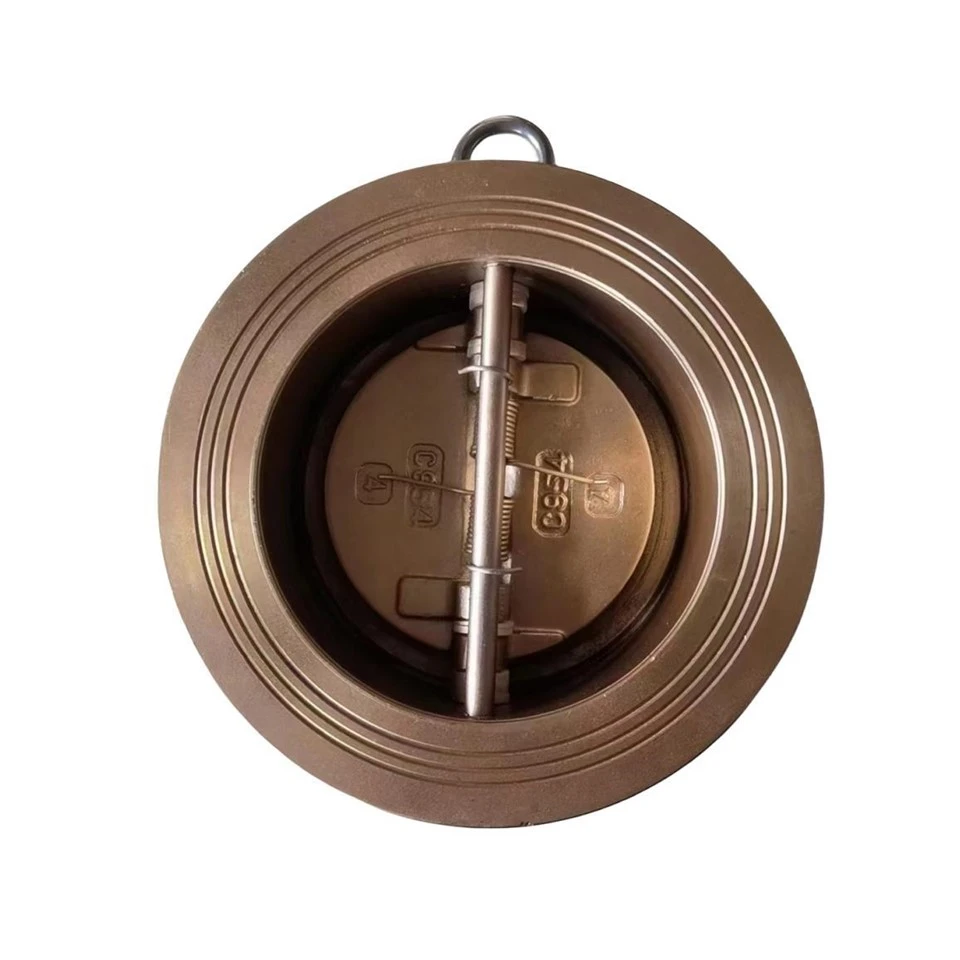

Dobbeltklap kontraventil

Produktnavn: Dobbelt klap kontraventil
Model: DH77X-10/16T
Dimensioner: DN40-DN1000
Tilslutningsmetode: Wafer
Arbejdstryk: PN16,PN10,150LB,5K,10K
Temperaturområde: -10 grad -100 grad
Coating: Fusion Bonded Epoxy Coating i overensstemmelse med ANSI/AWWA C550





Strukturdiagrammet for sommerfuglekontraventiler er meget enkelt, og sammenlignet med andre kontraventiler er deres strukturelle længde også meget kort. Butterfly kontraventil, også kendt som butterfly kontraventil, er forbundet i en wafer stil. Ventilpladen består af to halvcirkelformede butterflyplader, som er forbundet med ventilspindlen og tvangstilstillet af fjedre. Arbejdsprincippet for en sommerfuglkontraventil er: når mediet strømmer gennem ventilhusets kanal, er mellemtrykket større end fjederkraften, og to sommerfugleplader skubbes åbne, ventilen åbner, og mediet flyder; Når mediet holder op med at flyde, på grund af fjederkraft, tvinges de to sommerfugleplader til at nulstilles, og ventilen lukker for at forhindre mediet i at strømme tilbage. Butterfly kontraventil strukturdiagram Butterfly kontraventil, også kendt som dobbeltskive dobbeltskive kontraventil, dens tætningsflade kan være lavet af slidbestandigt materiale eller foret med gummi, med en bred vifte af applikationer og pålidelig tætning. Butterfly kontraventiler er automatiske ventiler, der ikke kræver manuel betjening. Denne type ventil bruges normalt til rene rørledninger, såvel som industri-, miljø-, vandbehandlings- og højhus VVS for at forhindre medium tilbagestrømning. Undgå omvendt strømning af mediet.









1. Lille størrelse, let vægt og kompakt struktur.

2. Stol på fjedermomentet for hurtigt at lukke af sig selv.

3. Kan installeres på både vandrette og lodrette rørledninger.

4. Sikker og pålidelig ydeevne, med god anti-interferens ydeevne.

5. Linjeforsegling, med bedre tætningsydelse, kan opnå nul lækage under statisk tryk.

6. Klæbestyrken mellem gummi og ventilhus er høj, hvilket effektivt kan forhindre, at ventilsædet falder af under brug.

7. De øvre og nedre flanger og ventilhusets indvendige vægge er behandlet med hårdfilm antirustolie for at undgå beskadigelse af malingsfilmen under gummivulkaniseringsprocessen efter sprøjtning, samt ældning af gummiventilsædet forårsaget af sekundær høje temperaturer.

8. Ventilhuset er lavet af epoxyharpikspulver, med stærk vedhæftning og høj slagstyrke.

9. De øvre og nedre flanger er forseglet med vandledninger for bedre tætningsydelse.
