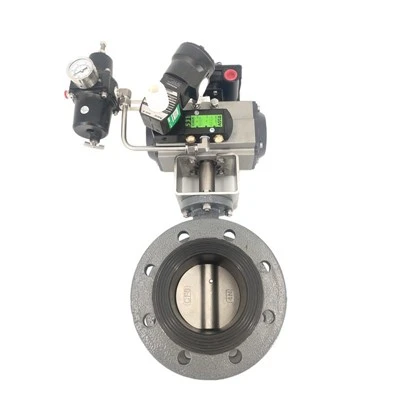

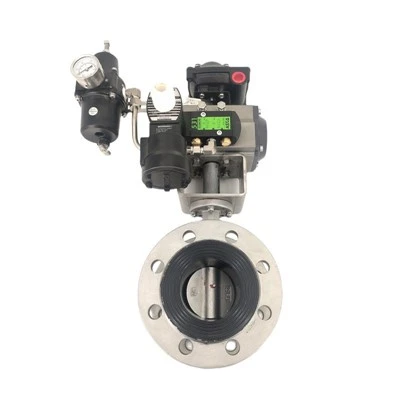

Pneumatisk sommerfugleventil
Hvad er pneumatisk sommerfugleventil?
En pneumatisk sommerfugleventil er en type ventil, der bruger lufttryk til at styre væskestrømmen gennem et rør eller et rør. Den består af en skive eller plade, der roterer omkring en central akse for at kontrollere mængden af væske, der passerer gennem ventilen. Ventilen betjenes typisk gennem en pneumatisk aktuator, der åbner eller lukker ventilen baseret på ændringer i lufttrykket.
Fordele ved pneumatisk sommerfugleventil
Hurtig og nem betjening
Pneumatiske sommerfugleventiler kan hurtigt og nemt åbnes eller lukkes med et enkelt drej på et håndtag eller et tryk på en knap. Dette gør dem ideelle til applikationer, hvor hurtige responstider er kritiske, såsom i nødsituationer.
Lav vedligeholdelse
Med færre dele end de fleste andre ventiltyper kræver pneumatiske sommerfugleventiler mindre vedligeholdelse og er mindre tilbøjelige til at svigte. De er også mindre modtagelige for slid, korrosion og lækage.
Enkelt design
Pneumatiske sommerfugleventiler har et enkelt design, hvilket gør dem nemme at installere og integrere i eksisterende systemer. De fylder også mindre end andre typer ventiler, hvilket gør dem ideelle til applikationer, hvor pladsen er begrænset.
Muligheder for grænseafbrydere
Pneumatiske sommerfugleventiler kan udstyres med endestopkontakter, der giver feedback vedrørende ventilposition, hvilket giver mulighed for bedre processtyring og automatisering.
Hvorfor vælge os?
Høj kvalitet
Vores produkter fremstilles eller udføres til meget høje standarder, ved hjælp af de fineste materialer og fremstillingsprocesser.
24 timers online service
Vi forsøger at besvare alle bekymringer inden for 24 timer, og vores teams står altid til din rådighed i tilfælde af nødsituationer.
Kvalitetskontrol
Vi har professionelt personale til at overvåge produktionsprocessen, inspicere produkterne og sikre, at det endelige produkt lever op til de krævede kvalitetsstandarder, retningslinjer og specifikationer.
Rig erfaring
Dedikeret til streng kvalitetskontrol og opmærksom kundeservice, er vores erfarne personale altid til rådighed for at diskutere dine krav og sikre fuldstændig kundetilfredshed.
Sommerfugleventil i wafer-stil
Sommerfugleventilen i wafer-stil er den mest almindelige type sommerfugleventil, der bruges i de fleste applikationer. Denne ventil er klemt mellem to flanger, hvilket gør det nemt at installere mellem rørene. Ventilskiven er placeret i midten af rørledningen og kan åbnes eller lukkes med en kvart omdrejning af aktuatoren. Denne type ventil bruges i medium tryk og lav temperatur applikationer.
Lug-stil sommerfugleventil
Lug-stil sommerfugleventiler ligner wafer-stil ventiler i designet, men har lugs på ventilhuset, der kan bruges til at fastgøre ventilen til rørledningen. Disse ører har gevind, og bolte bruges til at fastgøre ventilen til rørledningen. Lug-stil ventiler bruges i højtryksapplikationer og kræver mindre plads at installere end wafer-stil ventiler.
Butterflyventil med flange
Den flangede sommerfugleventil ligner ventilen i wafer-stil, men den har flanger på begge sider, der kan boltes til rørledningen. Denne type ventil bruges i højtryks- og højtemperaturapplikationer, hvor ventilen skal fastgøres sikkert til rørledningen.
Højtydende sommerfugleventil
Højtydende sommerfugleventiler er designet til mere krævende applikationer, hvor en tæt afspærring er nødvendig. Disse ventiler bruger metalsæder frem for elastomerer og kan håndtere højere temperaturer og tryk end standard sommerfugleventiler. Højtydende sommerfugleventiler bruges i industrier som elproduktion, petroleum og kemisk behandling.
Materiale af pneumatisk sommerfugleventil
Materialet, der anvendes til pneumatiske sommerfugleventiler, varierer afhængigt af den specifikke anvendelse. Generelt er sommerfugleventilhuse lavet af støbejern, duktilt jern, kulstofstål, rustfrit stål eller plast. Sæde- og skivetætningsmaterialerne kan omfatte epdm, nbr, ptfe, metal eller kombinationer af disse materialer. Materialevalget er påvirket af faktorer som temperatur, tryk, medier, ætsende miljø og hygiejnekrav.
Anvendelse af pneumatisk sommerfugleventil
Kemiske industrier
Pneumatiske sommerfugleventiler er meget udbredt i kemiske industrier til at kontrollere strømmen af kemikalier og opløsningsmidler. I disse applikationer bruges ventilerne til at forhindre kemikalierne i at lække eller flyde i den forkerte retning, hvilket kan forårsage alvorlige problemer såsom forurening eller ulykker.
Farmaceutiske industrier
Pneumatiske sommerfugleventiler bruges også i medicinalindustrien til at kontrollere strømmen af væsker og gasser i forskellige processer. I disse applikationer bruges ventilerne til at opretholde strenge sanitære forhold og for at forhindre enhver kontaminering af produkterne.
Fødevare- og drikkevareindustrien
Pneumatiske sommerfugleventiler bruges i vid udstrækning i fødevare- og drikkevareindustrien til at kontrollere væskestrømmen i forskellige processer såsom blanding, emballering og rengøring. Disse ventiler er designet til at opfylde de strenge sanitære standarder, der kræves i disse industrier.
VVS industrier
Pneumatiske sommerfugleventiler bruges i hvac-systemer (opvarmning, ventilation og aircondition) til at regulere strømmen af luft og vand. I disse applikationer bruges ventilerne til at styre temperatur- og fugtighedsniveauerne i forskellige zoner af bygningen.
Vandbehandlingsanlæg
Pneumatiske sommerfugleventiler bruges i vandbehandlingsanlæg til at kontrollere strømmen af vand og kemikalier i forskellige processer såsom filtrering, desinfektion og sedimentering. Disse ventiler er designet til at modstå korrosive miljøer og sikre pålidelig drift.
Olie- og gasindustrien
Pneumatiske sommerfugleventiler bruges i olie- og gasindustrien til at kontrollere strømmen af væsker og gasser i forskellige processer såsom boring, raffinering og transport. Disse ventiler er designet til at modstå høje tryk og temperaturer og til at sikre sikker og pålidelig drift.
Åbning af ventilen
For at åbne ventilen modtager aktuatoren et signal fra styresystemet, som derefter tilfører lufttryk til cylinderen. Cylinderen omdanner dette tryk til lineær bevægelse, som skubber mod ventilspindlen, hvilket får skiven til at rotere i urets retning, og dermed åbnes ventilen.
Regulering af flowet
Når ventilen er åben, regulerer den flowet ved at styre skivens vinkel. Skiven kan drejes op til 90 grader for enten at åbne eller lukke ventilen helt, eller en hvilken som helst position derimellem for at tillade reguleret flow.
Styring af flowet
Ventilens skive kan være designet til at lede væskestrømmen gennem rørledningen. For eksempel kan skiven formes til at sikre, at strømmen ledes fra den ene side af ventilen til den anden, hvilket reducerer turbulens og minimerer strømmens påvirkning på rørledningen.
Lukning af ventilen
For at lukke ventilen modtager den pneumatiske aktuator endnu et signal, som derefter reducerer lufttrykket i cylinderen. Fjederen inde i aktuatoren skubber ventilspindlen tilbage til sin oprindelige position, hvilket får skiven til at rotere i retning mod uret og dermed lukke ventilen.
Overvågning
Udover at regulere flowet af væsken kan ventilen også give feedback til styresystemet om procesforholdene. For eksempel kan det angive ventilens position, trykket i rørledningen og temperaturen.
Komponenter af pneumatisk sommerfugleventil
Legeme
Ventilens krop er det ydre hus, der huser de andre komponenter. Det er normalt lavet af støbejern, rustfrit stål eller plastik, afhængigt af anvendelsen.
disk
Skiven er den flade, cirkulære komponent, der regulerer strømmen af væsker, gasser og slam. Det er typisk lavet af metal eller syntetiske materialer såsom ptfe eller epdm.
Stilk
Stilken er den komponent, der forbinder skiven med aktuatoren. Den styrer bevægelsen af skiven, og den kan designes til forskellige driftsforhold, såsom højt tryk eller høj temperatur.
Aktuator
Aktuatoren er den komponent i ventilen, der styrer åbning og lukning af skiven. Den drives typisk af trykluft eller gas og kan fjernbetjenes eller manuelt.
Sæler
Pakningerne er de komponenter, der forhindrer lækage omkring ventilen. De er typisk lavet af gummi eller andre elastomerer og er designet til at modstå den specifikke væske eller gas, der strømmer gennem ventilen.
Lejer
Lejer er de komponenter, der understøtter stammen og skiven og tillader dem at rotere jævnt. De er normalt lavet af metal eller plastik og er designet til lav friktion for at reducere slid og ælde.
Vedligeholdelse af pneumatisk butterflyventil
Tjek ventilsæderne regelmæssigt
Ventilsæderne er ansvarlige for at tætne ventilen og forhindre lækage. Hvis ventilsæderne bliver beskadigede eller slidte, kan der opstå utætheder. Regelmæssig kontrol af ventilsæderne for slid og ælde er vigtigt for at forhindre utætheder.
Smør ventilen
Smøring af den pneumatiske sommerfugleventil hjælper med at forhindre korrosion og reducerer slid på de bevægelige dele. Brug et smøremiddel af høj kvalitet, der er kompatibelt med ventilens materiale.
Efterse aktuatoren
Aktuatoren er ansvarlig for at åbne og lukke ventilen. Efterse aktuatoren regelmæssigt for tegn på beskadigelse eller slitage. Sørg for, at aktuatoren fungerer korrekt ved at teste dens funktion regelmæssigt.
Rengør ventilhuset
Det er vigtigt at rengøre ventilhuset regelmæssigt for at forhindre ophobning af sediment eller snavs. Brug et mildt rengøringsmiddel og vand til at rense ventilhuset.
Tjek lufttilførslen
Lufttilførslen er afgørende for driften af den pneumatiske sommerfugleventil. Sørg for, at lufttilførslen er ren og tør, og at trykket er inden for det anbefalede område.
Test ventilen
Det er vigtigt at udføre regelmæssige tests på den pneumatiske sommerfugleventil for at sikre, at den fungerer korrekt. Test ventilen mindst en gang om året for at sikre, at den fungerer korrekt.
Installation
Det er vigtigt at sikre, at ventilen er installeret korrekt. Ventilen bør installeres i et rent og tørt miljø og bør ikke udsættes for ekstreme temperaturer, sollys eller ætsende/fedtelige gasser.
Driftsmiljø
Driftsmiljøet bør være fri for enhver hindring, snavs eller andet materiale, der kan hæmme ventilens jævne funktion. Derudover bør ventilerne ikke udsættes for højt tryk, pludselige trykændringer eller høje flowhastigheder, da dette kan beskadige ventilen.
Regelmæssig vedligeholdelse
Regelmæssig vedligeholdelse af ventilen er afgørende for dens glatte drift og lange levetid. Ventilen bør rengøres og smøres med jævne mellemrum, og alle slidte eller beskadigede dele skal omgående udskiftes.
Sikkerhedsudstyr
Sørg altid for, at operatører bærer passende sikkerhedsudstyr under håndtering og betjening af ventilen. Dette kan omfatte handsker, øjen-/ørebeskyttelse og åndedrætsværn for at forhindre enhver skade eller eksponering for farlige partikler.
Nødstop
Ventilen skal være udstyret med en nødstopmekanisme, som kan aktiveres i tilfælde af fejl eller nødsituationer. Denne mekanisme sikrer, at ventilen lukker automatisk, hvilket forhindrer skader på systemet.
Ventilstørrelse og type
Den første ting du skal gøre er at bestemme størrelsen og typen af sommerfugleventil du har brug for. Overvej flowhastigheden, trykket og temperaturen af det medie, du håndterer, samt rørstørrelsen og forbindelsestypen. Sommerfugleventiler kommer i en række størrelser, lige fra et par tommer til flere fod i diameter. De mest almindelige typer sommerfugleventiler er wafer, lug og flange.
Materiale
Vælg et ventilmateriale, der er kompatibelt med det medie, du skal håndtere. Almindelige materialer omfatter rustfrit stål, kulstofstål, støbejern og plast. Faktorer som temperatur, tryk og kemiske sammensætning af mediet kan påvirke materialevalget.
Ventil aktuator
En pneumatisk aktuator er en af de mest populære muligheder for sommerfugleventiler. Den bruger trykluft til at åbne og lukke ventilen, hvilket gør den ideel til automatiserede processer. Overvej størrelsen og typen af aktuator, der er nødvendig for at sikre korrekt ventilfunktion. Aktuatorer fås i forskellige størrelser, lige fra små til store, og de kan være dobbeltvirkende eller fjeder-retur.
Krav til moment
Det drejningsmoment, der kræves for at åbne og lukke ventilen, er en anden kritisk overvejelse. Sørg for at vælge en ventil med nok drejningsmoment til at håndtere det nødvendige tryk og flowhastighed. Et utilstrækkeligt drejningsmoment kan føre til, at ventilen ikke lukker helt, hvilket resulterer i lækage, mens for meget drejningsmoment kan forårsage mekanisk skade på ventilen eller aktuatoren.
Certificering og overholdelse
Kontroller, at ventilen overholder relevante industristandarder, såsom det amerikanske petroleumsinstitut (api) eller den internationale standardiseringsorganisation (iso). Se efter certificeringsmærker for at sikre, at ventilen opfylder disse standarder og kan håndtere de specifikke medier og forhold, den vil blive brugt under.
Vedligeholdelse og reparation
Vælg en ventil, der er nem at vedligeholde og reparere. Ventilen skal have enkle, tilgængelige dele, som let kan udskiftes i tilfælde af skade eller slid. Hvis det er muligt, skal du kigge efter ventiler, der har lang levetid og kræver minimal vedligeholdelse.
Sådan installeres pneumatisk sommerfugleventil
Forbered materialerne
Før du installerer den pneumatiske sommerfugleventil, skal du sørge for at have alle de nødvendige værktøjer og materialer. Dette inkluderer den pneumatiske sommerfugleventil, monteringsbeslag og eventuelt nødvendigt klæbemiddel eller fastgørelsesmidler. Det er vigtigt at kontrollere producentens anbefalinger for specifikke værktøjer og materialer, da de kan variere efter type og mærke af pneumatisk sommerfuglventil.
Find installationsområdet
Identificer stedet, hvor den pneumatiske sommerfugleventil vil blive installeret, og sørg for, at området er rent og fri for snavs. Hvis den pneumatiske butterflyventil installeres i et rør, skal du sørge for, at røret er rent og fri for forhindringer eller blokeringer.
Saml den pneumatiske sommerfugleventil
Saml den pneumatiske sommerfugleventil ved at justere ventilhuset, motorhjelmen og sæderne. Skru hætten på ventilhuset, og sørg for, at hætten er forsvarligt fastgjort. Juster ventilhusets sæder, og sæt røret eller fittings ind i ventilhuset.
Installer den pneumatiske sommerfugleventil
Installer den pneumatiske sommerfugleventil ved at justere den med røret eller fittings og placere den på det ønskede sted. Påfør tryk på den pneumatiske sommerfugleventil for at sæde sæderne og sørg for, at ventilen er korrekt placeret. Brug det nødvendige klæbemiddel eller fastgørelsesmidler til at sikre den pneumatiske sommerfugleventil på plads, og sørg for, at ventilen er i vater og lod.
Arbejdsprincip pneumatisk sommerfugleventil
Den pneumatiske sommerfugleventil er en manuelt betjent ventil, der bruger en pneumatisk aktuator til at styre væskestrømmen gennem et rør eller system. Den består typisk af et ventilhus, et håndtag, en hætte og en pneumatisk aktuator. Ventilhuset er en cylindrisk skal, der huser ventilmekanismen, og håndtaget er en kileformet komponent, der bruges til at åbne og lukke ventilen . Motorhjelmen er en muffelignende komponent, der sidder over ventilhuset og danner en tætning mellem ventilhuset og røret eller fittings. Den pneumatiske aktuator er en cylindrisk komponent, der er fastgjort til ventilhuset og indeholder et stempel, der aktiveres af trykluft.
