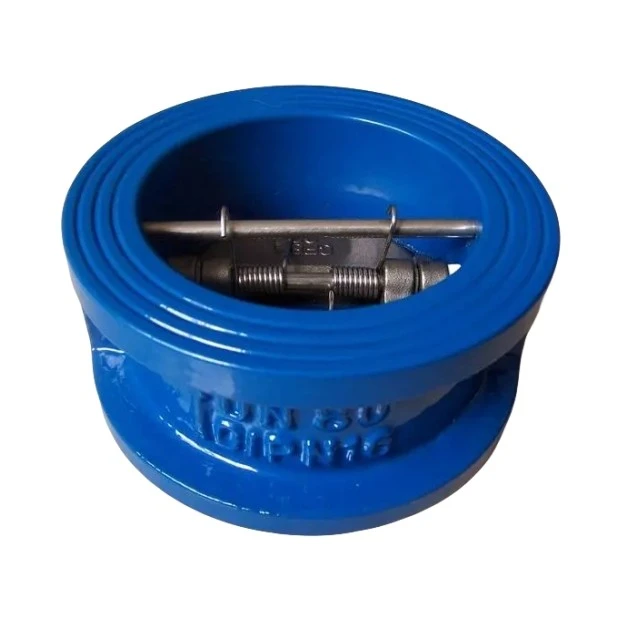

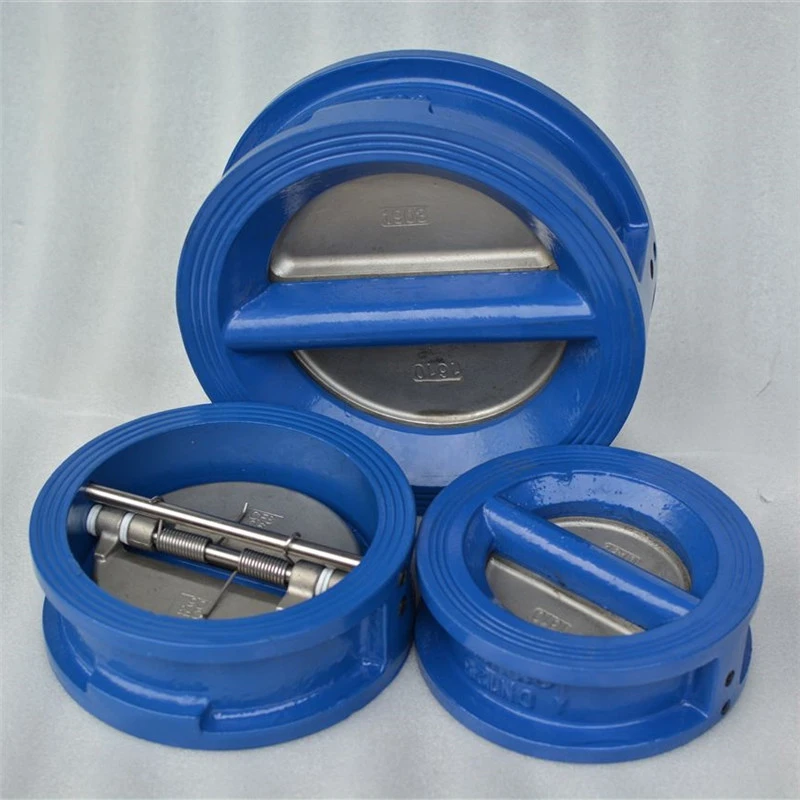

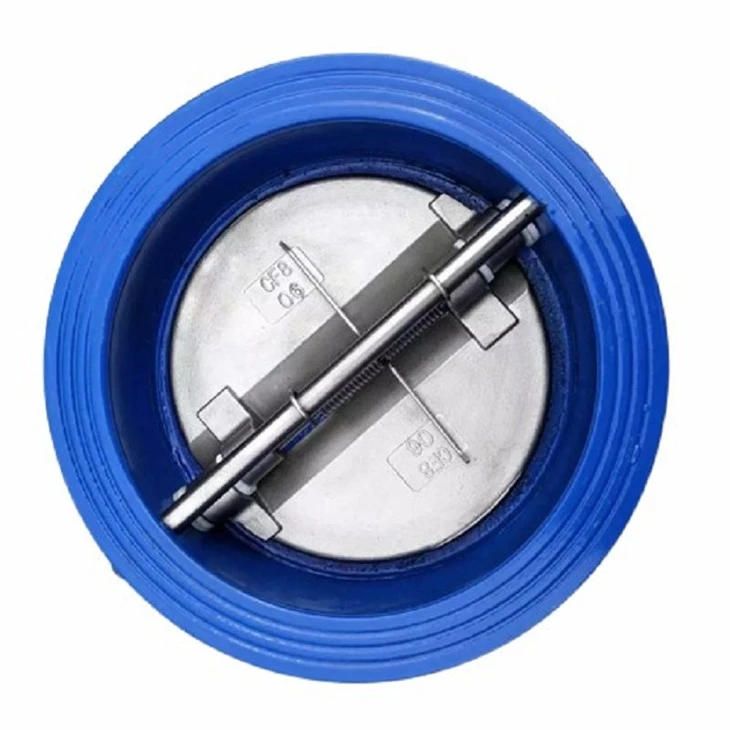

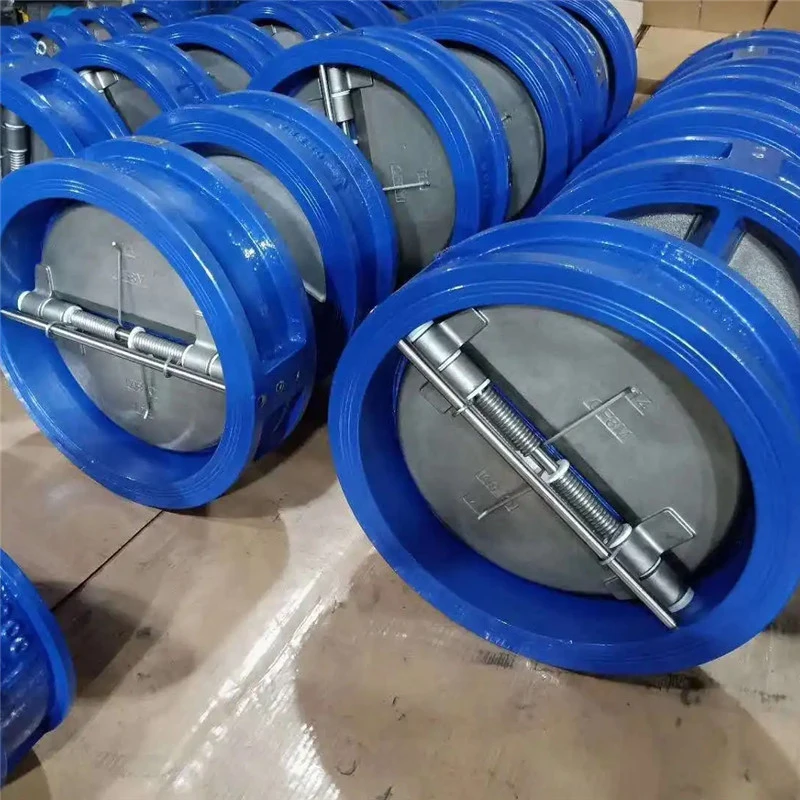

Butterfly kontraventil

Produktnavn: Butterfly kontraventil
Model: DH77X-16Q
Dimensioner: DN50-DN600
Tilslutningsmetode: Wafer
Arbejdstryk: PN10 PN16 150LB
Temperaturområde: -10 grad -200 grad









Skiven på en sommerfuglekontraventil er cirkulær i form og roterer rundt om ventilsædekanalens akse. På grund af den strømlinede kanal inde i ventilen er strømningsmodstanden mindre end for en stigende butterfly kontraventil. Den er velegnet til applikationer med stor diameter med lave flowhastigheder og sjældne flowændringer, men den er ikke egnet til pulserende flow, da dens tætningsevne ikke er så god som for en stigende og faldende type. Butterfly kontraventiler er opdelt i tre typer: Enkeltskive, dobbeltskive og multiskive. Disse tre typer er hovedsageligt klassificeret efter ventildiameteren for at forhindre hydraulisk påvirkning, når mediet stopper med at flyde eller flyder baglæns.



Butterfly kontraventiler: opdelt i to typer i henhold til ventilskivens arbejdsform:

1. Kontraventiler med ventilskiven glidende langs ventilhusets lodrette midterlinje. Butterfly-kontraventiler kan kun installeres på vandrette rørledninger, og ventilskiven kan bruges som kugle på højtryks-kontraventiler med lille diameter. Ventilhusets form af en butterflykontraventil er den samme som en kugleventil (som kan bruges i flæng med kugleventiler), så dens væskemodstandskoefficient er relativt stor. Dens struktur svarer til en kugleventil, hvor ventilhuset og skiven er det samme som kugleventilen. Den øverste del af ventilskiven og den nederste del af ventildækslet er udstyret med styremuffer. Ventilskivens styremuffe kan frit stige og falde inden for ventilskivens styremuffe. Når mediet strømmer nedstrøms, åbner ventilskiven ved mediets tryk. Når mediet holder op med at flyde, lander ventilskiven på ventilsædet ved selvlodrethed, hvilket forhindrer mediet i at strømme tilbage. Retningen af ​​mediumindløbs- og udløbskanalerne på den lige gennemløbende butterflykontraventil er vinkelret på retningen af ​​ventilsædekanalen; Den vertikale løftekontraventil har en medium indløbs- og udløbskanal med samme retning som ventilsædets kanal, og dens strømningsmodstand er mindre end den for den lige gennemgående type;

2. En kontraventil med en skive, der roterer omkring en stift i ventilsædet. Butterflykontraventilen har en enkel struktur og kan kun installeres på vandrette rørledninger, hvilket resulterer i dårlig tætningsevne.





1. Designet er nyt og rimeligt, strukturen er perfekt, vægten er let, og åbningen og lukningen er hurtig.

2. Driftsmomentet er lille, betjeningen er bekvem, arbejdsbesparende og fingernem.

3. Den kan installeres i enhver position og nem at vedligeholde.

4. Tætningen kan udskiftes, og tætningsydelsen er pålidelig for at opnå tovejs tætning og nul lækage.

5. Tætningsmaterialet har karakteristika af ældningsbestandighed, svag korrosionsbestandighed og lang levetid.





1. Åbningen og lukningen er praktisk og hurtig, arbejdsbesparende, og væskemodstanden er lille, så den kan betjenes ofte.

2. Enkel struktur, lille størrelse og let vægt.

3. Det kan transportere mudder, og der er mindre væske ophobet ved mundingen af ​​rørledningen.

4. Under lavt tryk kan der opnås god tætning.

5. God justeringsydelse.
