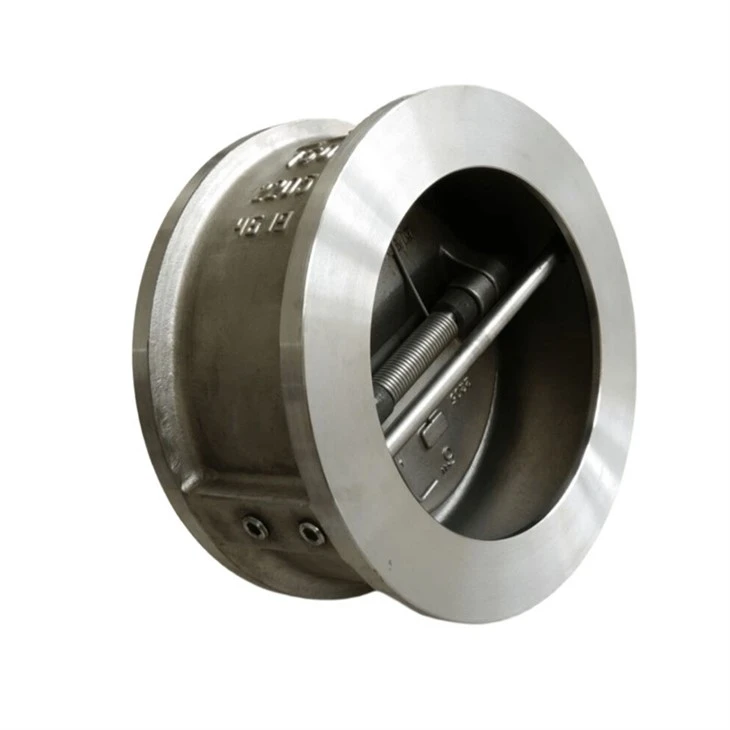

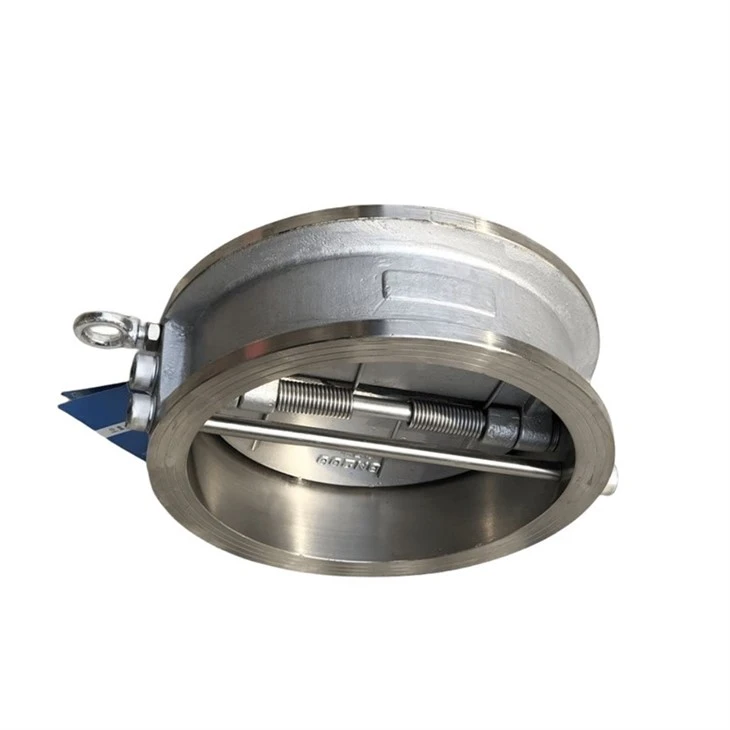

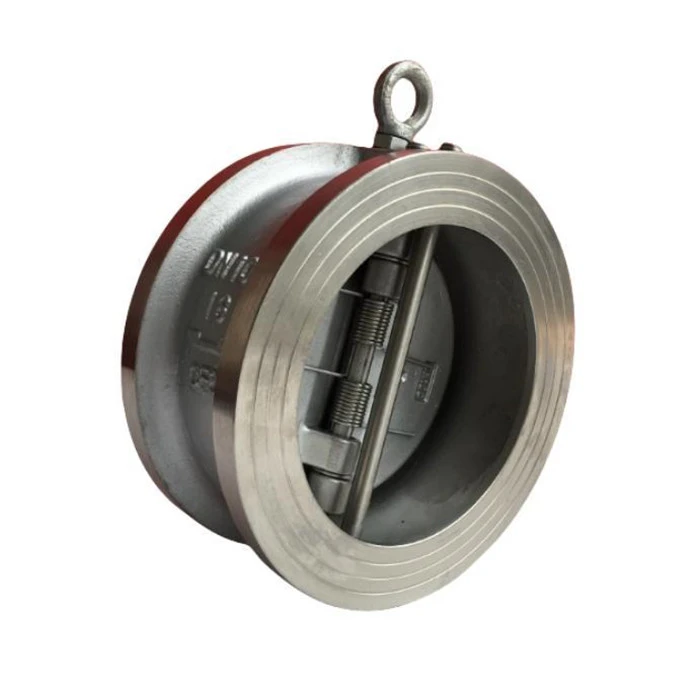

Butterfly kontraventil i rustfrit stål

Produktnavn: Sommerfuglekontraventil i rustfrit stål
Model: DH77X-10/16P
Dimensioner: DN40-DN1000
Tilslutningsmetode: Wafer
Arbejdstryk: PN16,PN10,150LB,5K,10K
Temperaturområde: -10 grad -100 grad
Coating: Fusion Bonded Epoxy Coating i overensstemmelse med ANSI/AWWA C550





Butterflykontraventilen i rustfrit stål er også en svingende kontraventil, men det er en dobbeltskiveventil, der lukker under påvirkning af en fjeder. Bottom-up væsken skubber ventilskiven åben. Ventilen har en enkel struktur og er fastspændt mellem to flanger, med en lille samlet størrelse og let vægt.

Butterflykontraventilen i rustfrit stål har to fjederbelastede D-formede skiver placeret på en ribbeaksel på tværs af ventilens gennemgående hul. Denne struktur forkorter den afstand, som ventilskivens tyngdepunkt bevæger sig. Sammenlignet med enkeltskive svingende kontraventiler af samme størrelse, reducerer denne struktur også vægten af ​​ventilskiven med 50%. På grund af brugen af ​​fjederbelastning reagerer denne ventil meget hurtigt på tilbageløb.









1. Den dobbelte skive letvægtsstruktur af sommerfuglekontraventiler i rustfrit stål gør sædetætning og betjening mere effektiv.
2. Fjederfunktionen med lange arme på butterflykontraventiler i rustfrit stål gør det muligt for ventilskiven at åbne og lukke uden friktion, og fjederen virker uafhængigt for at lukke ventilskiven (DN150 og derover).
3. Hængselsstøttebøsningen på den rustfri stål butterflykontraventil reducerer friktionen og minimerer vandslagsfænomenet, når det stoppes af en uafhængig ventilskive (større diameter).
4. Sammenlignet med konventionelle svingkontraventiler har sommerfuglekontraventiler i rustfrit stål en mere robust, lettere, mindre, mere effektiv og billigere struktur. Denne ventil opfylder standarderne i API 594. For de fleste størrelser er denne ventils strukturelle længde kun 1/4 af en konventionel ventils, og dens vægt er 15% til 20% af en konventionel ventils. Derfor er den også billigere end en svingkontraventil. Det er også nemmere at installere.
5. Sommerfuglekontraventilen i rustfrit stål har også specielle strukturelle egenskaber, hvilket gør den til en højtydende slagfri kontraventil. Disse funktioner inkluderer rengøringsfri åbning, de fleste ventilstørrelser udstyret med uafhængige fjederstrukturer og et uafhængigt skivestøttesystem. Nogle af disse funktioner er ikke i besiddelse af kontraventiler. Sommerfuglekontraventilen med dobbelt skive kan også udformes som et forlænget ventilhus med dobbelt flange med hævet øre.
