Sommerfugleventil
Hvad er sommerfugleventil?
Sommerfugleventil er en type kvart-drejningsventil, der bruges til at regulere flowet eller trykket af en væske eller gas. Den består af en flad cirkulær skive, der er monteret på en aksel og kan drejes med enten et håndtag eller en aktuator. Når skiven drejes vinkelret på strømmen af væsken, blokerer den strømmen fuldstændig, mens når den er parallel med strømmen, er ventilen helt åben. En fordel ved sommerfugleventiler er, at de er lette og kompakte, hvilket gør dem ideelle til applikationer, hvor pladsen er begrænset.
Fordele ved sommerfugleventil
Let og kompakt
Sommerfugleventiler er gode til flere applikationer, fordi de er meget lette og giver rimelig flowkontrol i et kompakt design. Du vil generelt bruge en metalsiddende ventil til mere ekstrem væskebehandling, mens en blødtsiddende sommerfugleventil er bedst til applikationer med lave tryk og temperaturer. Sommerfugleskiven fylder lidt, men giver nok styrke til de fleste pumpesystemer.
Enkel og omkostningseffektiv
Butterflyventiler er meget enkle i designet og har minimale vedligeholdelseskrav. De er nemme at installere og betjene. Derudover er de typisk meget billigere end en kugleventil af samme størrelse. De kræver ikke meget drejningsmoment for at fungere effektivt og kan automatiseres til energieffektiv drift.
Hurtigt og effektivt
Den 90-graders venderadius giver mulighed for hurtig tætning ved aktivering, hvilket giver mere nøjagtig flowkontrol med minimal indsats for at tænde og slukke for ventilen. Forskellige sommerfugleventiler skal overvejes, herunder nul-offset, dobbelt-offset og triple-offset. Trykket vil normalt afgøre, hvilken type du har brug for. Jo højere offset, jo mere tryk kan ventilen klare.
Trykkontrol
Ud over præcision flowkontrol er sommerfugleventiler fremragende til trykregulering. De oplever minimalt trykfald under drift, før væskerne genvinder energi hurtigt efter at have forladt ventilen. Dette holder pumpesystemet kørende effektivt med konstant væsketryk.
Hvorfor vælge os?
Høj kvalitet
Vores produkter fremstilles eller udføres til meget høje standarder, ved hjælp af de fineste materialer og fremstillingsprocesser.
24 timers online service
Vi forsøger at besvare alle bekymringer inden for 24 timer, og vores teams står altid til din rådighed i tilfælde af nødsituationer.
Kvalitetskontrol
Vi har professionelt personale til at overvåge produktionsprocessen, inspicere produkterne og sikre, at det endelige produkt lever op til de krævede kvalitetsstandarder, retningslinjer og specifikationer.
Rig erfaring
Dedikeret til streng kvalitetskontrol og opmærksom kundeservice, er vores erfarne personale altid til rådighed for at diskutere dine krav og sikre fuldstændig kundetilfredshed.

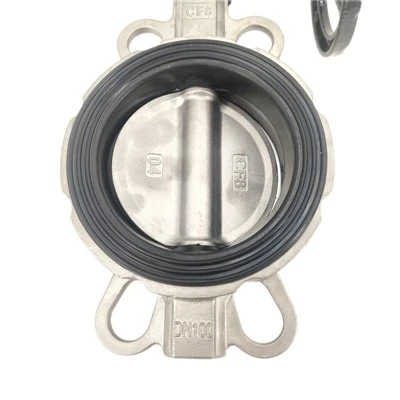

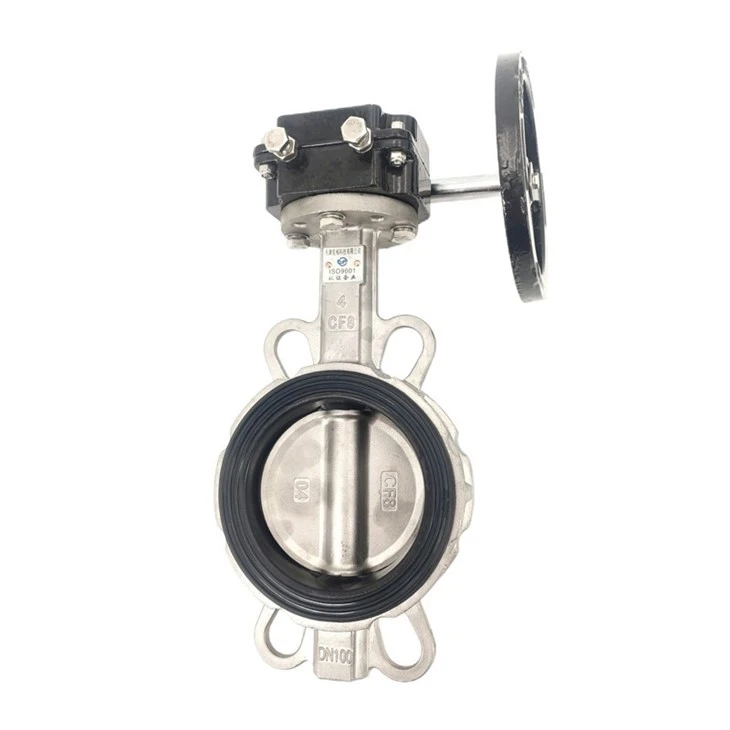

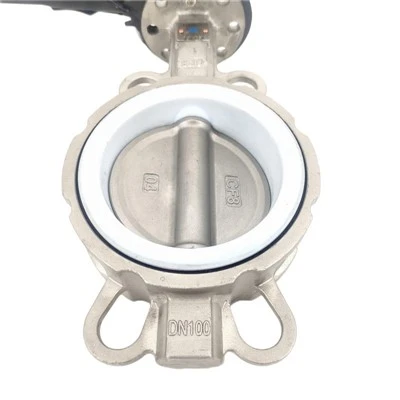

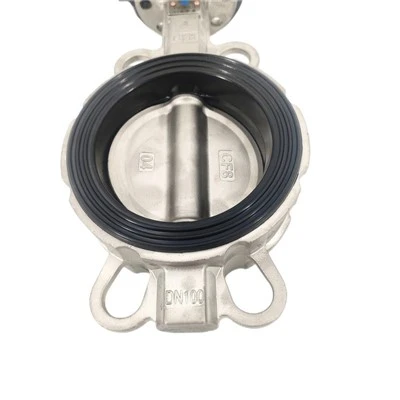

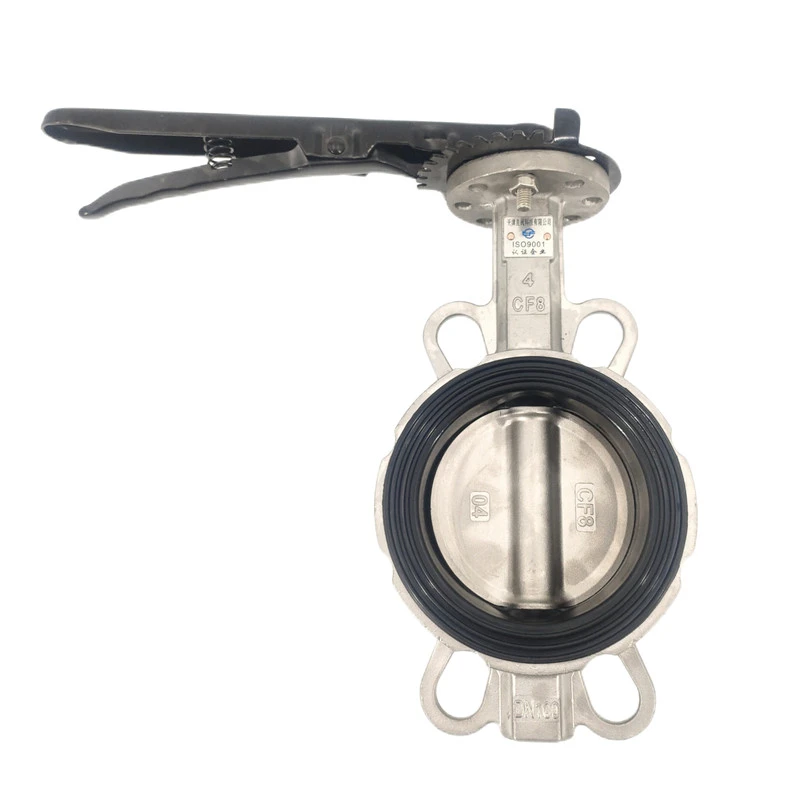

Wafer sommerfugleventil
Dette er den mest almindelige type sommerfugleventil, der er meget udbredt i forskellige industrier. Den har en wafer-lignende krop, der passer mellem to forhøjede ansigtsflanger. Ventilen holdes på plads af flangerne og er designet til applikationer, der kræver en tæt tætning med minimal lækage.
Lug sommerfugleventil
Denne type ventil har ører eller gevindhuller, der rager ud fra ventilhuset. Ørne bruges til at bolte ventilen til rørledningen, hvilket gør det nemt at installere og fjerne ventilen, hvis det er nødvendigt.
Dobbelt offset sommerfugleventil
Også kendt som højtydende sommerfugleventil, den har en skive, der er forskudt fra ventilhusets midterlinje. Dette design reducerer mængden af friktion mellem skiven og sædet, hvilket gør det muligt for ventilen at opnå en tæt forsegling, mens den kræver mindre kraft at betjene.
Tredobbelt offset sommerfugleventil
Denne type ventil er designet til kritiske applikationer såsom højtryks- og højtemperaturapplikationer. Den har en skive, der bevidst er forskudt fra ventilhusets midterlinje, og den er også vippet på sin akse. Dette design sikrer en tæt forsegling, høj holdbarhed og minimal lækage.
Materiale af sommerfugleventil
Sommerfugleventiler kan fremstilles af en række forskellige materialer, herunder støbejern, duktilt jern, rustfrit stål, pvc og kulstofstål. Det valgte materiale afhænger af anvendelsen og det miljø, hvori ventilen skal bruges. Støbejern er et almindeligt anvendt materiale til sommerfugleventiler på grund af dets holdbarhed og lave omkostninger, mens rustfrit stål ofte bruges i applikationer, hvor korrosionsbestandighed er nødvendig. Pvc bruges ofte i applikationer, hvor kemisk resistens er vigtig, mens kulstofstål bruges i højtryks- og højtemperaturapplikationer.
Vandbehandlingsanlæg
Sommerfugleventiler bruges almindeligvis i vandbehandlingsanlæg til at kontrollere strømmen af vand i behandlingsprocessen. Ventilen bruges til at regulere strømmen af kemikalier som klor, som anlægget har brug for til at behandle vandet.
VVS-systemer
Sommerfugleventiler bruges i varme-, ventilations- og klimaanlæg (hvac) systemer til at regulere strømmen af luft og vand. Ventilen regulerer temperaturen i systemet og styrer strømmen af luft eller vand for at opretholde det ønskede temperaturniveau.
Procesindustrier
Sommerfugleventiler bruges ofte i kemiske, petrokemiske og farmaceutiske industrier til at kontrollere strømmen af væsker og gasser. Den er lavet af korrosionsbestandige materialer, der kan modstå stærkt ætsende stoffer.
Fødevareindustri
I fødevareindustrien bruges sommerfugleventiler i forskellige operationer, herunder styring af strømmen af væsker eller gasser, styring af temperatur- og trykniveauer under forarbejdning og forebyggelse af produktkontamination.
Marine- og skibsbygningsindustrien
Sommerfugleventiler bruges i marine- og skibsbygningsindustrien til at kontrollere strømmen af væsker og gasser i skibet. Det hjælper med at forhindre lækage af væsker eller gasser og regulerer væsketrykket under drift.
Casting
Det første trin i processen er at støbe ventilhuset og skiven. Dette kan gøres ved hjælp af forskellige materialer såsom støbejern, duktilt jern, kulstofstål, rustfrit stål eller aluminiumsbronze, afhængigt af anvendelsen.
Bearbejdning
Efter støbning bearbejdes ventilhuset og skiven til de krævede specifikationer ved hjælp af en drejebænk, fræsemaskine eller andet bearbejdningsudstyr. Bearbejdning sikrer, at ventilhuset og skiven har glatte og ensartede overflader for optimal ydeevne.
montage
Når ventilhuset og skiven er blevet bearbejdet, samles de med andre komponenter såsom spindel, sæde og aktuatorer, som gør det muligt at fjernstyre ventilen.
Afprøvning
Efter montering gennemgår ventilen adskillige tests for at sikre, at den opfylder de krævede standarder for styrke, holdbarhed og ydeevne. Disse tests kan omfatte hydrostatiske tryktest, lækagetests og funktionstests.
Efterbehandling
Den sidste fase af processen involverer efterbehandling af ventilen med maling, belægning eller andre overfladebehandlinger for at beskytte mod korrosion.
Komponenter af sommerfugleventil
Legeme
Kroppen af en sommerfugleventil er hovedstrukturen, der huser alle de andre komponenter. Den er designet til at give en pålidelig og lækagesikker tætning mellem ventilen og rørledningen. Sommerfugleventiler kan have en række forskellige kropsmaterialer såsom støbejern, rustfrit stål eller pvc.
disk
Skiven er en cirkulær plade, der er placeret i midten af kroppen. Den er designet til at rotere inde i kroppen og styre strømmen af væsker gennem ventilen. Skiven kan være lavet af en række forskellige materialer såsom rustfrit stål, aluminium eller plast.
Stilk
Stilken er en lang, smal stang, der forbinder til midten af skiven og strækker sig uden for ventilhuset. Spindelen bruges til at dreje skiven, når ventilen åbnes eller lukkes. Stilken kan betjenes manuelt eller automatisk ved hjælp af en aktuator.
Sæde
Sædet er en ringformet komponent, der er placeret på indersiden af ventilhuset omkring skiven. Den er designet til at give en tæt forsegling, når ventilen er lukket, og forhindre eventuel væske i at lække gennem ventilen.
Aktuator
Aktuatoren er en ekstern enhed, der bruges til at styre ventilens position. Det kan være et manuelt håndtag eller et hjul, eller det kan være en automatisk enhed såsom en elektrisk eller pneumatisk aktuator. Aktuatoren bruges til at dreje spindlen og styre åbning og lukning af skiven.
Lejer
Lejerne er små komponenter, der er placeret i toppen og bunden af stammen. De giver støtte og stabilitet til stammen og tillader den at rotere jævnt inde i ventilhuset.
Vedligeholdelse af sommerfugleventil
Regelmæssig inspektion
Det første skridt mod at vedligeholde din sommerfugleventil er at udføre en regelmæssig inspektion. Tjek for lækage, korrosion eller skader på ventilhuset, skiven og spindlen. Undersøg tætning og pakninger for slitage. Sørg for, at ventilen stadig er i den korrekte position, og at bolte og møtrikker sidder fast.
Smøring
Korrekt smøring er afgørende for enhver ventils optimale ydeevne. Sørg for, at ventilens spindel, sæder og lejer er godt smurt med et smøremiddel af høj kvalitet for at reducere friktionen. Undgå dog at oversmøre ventilen, da dette kan forårsage tilstopning og beskadigelse af systemet. Tjek producentens anbefalinger for det korrekte smøremiddel, der skal bruges.
Rengøring
Regelmæssig rengøring hjælper med at holde ventilen fri for snavs og ophobning, hvilket kan forårsage friktion og nedsat ydeevne. Sørg for at bruge et egnet rengøringsmiddel til at rense ventilen, afhængigt af ventilens materiale. Undgå at bruge slibende rengøringsmidler, der kan ridse eller beskadige ventiloverfladen.
Udskiftning af tætning
Som tiden går, slides ventiltætninger og pakninger. Udskift disse tætninger med udskiftninger af høj kvalitet for at bevare ventilens integritet og forhindre lækage. Hyppigheden af udskiftning afhænger af ventilens anvendelse og driftsbetingelser.
Regelmæssig vedligeholdelse
Rutinemæssig vedligeholdelse af din ventil er afgørende for at holde den i optimal ydeevne. Kontroller ventilens funktion regelmæssigt, og udskift straks eventuelle beskadigede eller ødelagte dele. En defekt ventil kan forårsage betydelig skade på dit system.
Valg af det rigtige materiale
Sommerfugleventiler kan være lavet af forskellige materialer såsom kulstofstål, rustfrit stål, jern, aluminium eller plast. Det valgte materiale skal være kompatibelt med den væske, der håndteres, og dens driftstemperatur og tryk.
Korrekt installation
Ventilen skal installeres i den korrekte position med den korrekte orientering. De nødvendige forankrings- og støttebeslag bør forefindes for at forhindre for stor belastning af ventilen. Korrekt installation vil også sikre, at der ikke er nogen binding eller forstyrrelse af ventilens skive eller spindel.
Korrekt vedligeholdelse
Regelmæssig vedligeholdelse er afgørende for at sikre, at sommerfugleventilerne fungerer korrekt. Der bør udføres regelmæssig inspektion af tætningsflader og skive for beskadigelse eller slitage. Ventilen bør rengøres med jævne mellemrum for at forhindre ophobning af snavs eller forurening, som kan påvirke dens ydeevne.
Beskyttelse mod miljøet
Sommerfugleventiler bør beskyttes mod miljøet for at forhindre skader fra vejret, eksponering for kemikalier eller andre forurenende stoffer. Kapslinger og dæksler bør installeres for at beskytte ventilen mod elementer, der kan føre til korrosion eller andre former for skader.
Korrekt dimensionering
Butterflyventiler skal dimensioneres passende til applikationen for at sikre korrekt flowkontrol og forhindre opbygning af for stort tryk og belastning på ventilen.
Kompatibilitet med væsken
Sommerfugleventilen skal være kompatibel med den væske, der håndteres. Brug af forkert materiale eller forkert konfiguration kan forårsage korrosion, tilsmudsning eller kemiske reaktioner, som kan fremskynde slid og beskadige ventilen.
Korrekt drift
Ventilen skal betjenes inden for dens specificerede temperatur- og trykværdier. Overskridelse af disse grænser kan resultere i beskadigelse af ventilen eller dens komponenter. Derudover bør ventilen ikke tvinges til at åbne eller lukke, da dette kan forårsage skade på ventilens komponenter.
Sådan vælger du sommerfugleventil
Ventil størrelse
Det første du skal overveje er størrelsen på den ventil, du skal bruge. Du bør vælge en ventil, der matcher størrelsen af din rørledning og flowhastigheden af din proces. Hvis ventilen er for lille, vil den begrænse flowet og forårsage trykfald. Hvis ventilen er for stor, vil det øge omkostningerne ved installationen og muligvis ikke være i stand til at give nøjagtig kontrol over flowet.
Materiale
Sommerfugleventiler kommer i en række forskellige materialer, herunder rustfrit stål, støbejern og pvc. Dit valg af materiale vil afhænge af typen af væske eller gas, der kontrolleres, samt temperaturen og trykket i processen. For eksempel er rustfrit stål et populært valg til højtemperaturapplikationer, mens pvc ofte bruges til lavtemperaturapplikationer.
Disktype
Skiven er den del af sommerfugleventilen, der styrer væskestrømmen. Der er to hovedtyper af diske: enkelt-offset og dobbelt-offset. Single-offset diske er mere almindeligt anvendte og er typisk billigere. Dog giver dobbelt forskudte skiver bedre tætning og er mere modstandsdygtige over for slid.
Afslut forbindelser
Butterflyventiler fås med en række forskellige endeforbindelser, inklusive flange, gevind og svejsede. Du bør vælge en endeforbindelse, der matcher det rørsystem, du bruger, og sikrer en sikker og pålidelig forbindelse.
Aktivering
Butterflyventiler kan betjenes manuelt eller af en aktuator. En aktuator er en elektrisk, pneumatisk eller hydraulisk enhed, der åbner og lukker ventilen automatisk. Den type aktuator, du vælger, afhænger af dine specifikke krav, såsom hastigheden og præcisionen af ventildriften.
Ansøgning
Endelig bør du overveje den specifikke anvendelse, som du skal bruge sommerfugleventilen til. Hvis du for eksempel bruger en sommerfugleventil til fødevareforarbejdning, skal den være lavet af fda-godkendte materialer og være hygiejnisk i designet. Hvis du bruger en sommerfugleventil til kemisk forarbejdning, skal den være modstandsdygtig over for kemisk korrosion og kunne modstå højtryks- og højtemperaturmiljøer.
Sådan installeres sommerfugleventil
Forbered materialerne
Før du installerer en sommerfugleventil, skal du sørge for at have alle de nødvendige materialer og værktøjer. Dette inkluderer selve sommerfugleventilen, røret eller fittings, monteringsbeslag og det nødvendige klæbemiddel eller fastgørelsesmidler. Det er vigtigt at tjekke producentens anbefalinger for specifikke materialer og værktøjer, da de kan variere efter type og mærke af sommerfugleventil.
Installer sommerfugleventilen
Installer sommerfugleventilen ved at rette den ind efter røret eller fittings og placere den på det ønskede sted. Påfør tryk på sommerfugleventilen for at sæde sæderne og sørg for, at ventilen er korrekt placeret. Brug det nødvendige klæbemiddel eller fastgørelsesmidler til at sikre sommerfugleventilen på plads, og sørg for, at ventilen er i vater og lod.
Find installationsområdet
Identificer stedet, hvor sommerfugleventilen skal installeres, og sørg for, at området er rent og fri for snavs. Hvis sommerfugleventilen installeres i et rør, skal du sørge for, at røret er rent og fri for forhindringer eller blokeringer.
Saml sommerfugleventilen
Saml sommerfugleventilen ved at justere ventilhuset, håndtaget og sæderne. Skru håndtaget på ventilhuset, og sørg for, at håndtaget er sikkert fastgjort. Juster ventilhusets sæder, og sæt røret eller fittings ind i ventilhuset.
Arbejdsprincip sommerfugleventil
1.Den består typisk af et ventilhus, et håndtag, et sæde og et rør eller fittings. Ventilhuset er en cylindrisk skal, der huser ventilmekanismen, og håndtaget er en kileformet komponent, der bruges til at åbne og lukke ventilen. Sædet er en gummi- eller metalring, der sidder inde i ventilhuset og danner en tætning mellem ventilhuset og røret eller fittings.
2.Når håndtaget drejes, roterer det den kileformede komponent, som igen drejer sæderne. Denne handling får ventilen til at åbne og tillade væske at strømme gennem røret eller fittings. Når håndtaget drejes, øges trykket på sæderne, hvilket hjælper med at opretholde en tæt tætning mellem ventilhuset og røret eller fittings. Når håndtaget drejes i den modsatte retning, falder trykket på sæderne, hvilket gør det muligt for ventilen at lukke. Sommerfugleventilen er designet til at være en lav-vedligeholdelses- og omkostningseffektiv løsning til at kontrollere væskestrømmen i en række forskellige applikationer, herunder vandforsyning, dræning og hvac-systemer.
