Skydeventil
Hvad er portventil?
En skydeventil er en type ventil, der styrer strømmen af væske eller gas ved at bruge en låge eller kilelignende skive for at forhindre eller tillade passage af væsken. Portventiler er almindeligt anvendt i industrier som olie og gas, minedrift og vandbehandling, hvor store mængder væske eller gas skal kontrolleres. De er typisk designet til at være helt åbne eller helt lukkede uden nogen mellemposition og bruges ofte i højtryks- og højtemperaturapplikationer.
Fordele ved portventil
Fuld boring
En af hovedfordelene ved spjældventiler er, at de har fuld boring, hvilket betyder, at ventilens indvendige diameter matcher rørledningens diameter. Dette sikrer, at der ikke er nogen begrænsning i væskestrømmen, og derved reduceres turbulens og trykfald. Med andre ord tilbyder skydeventiler minimal modstand mod flow.
Lavt trykfald
Portventiler har et meget lavt tryktab, hvilket betyder, at de ikke forårsager et væsentligt trykfald, når væsken passerer gennem dem. Dette er vigtigt i applikationer, hvor det er nødvendigt at opretholde et vist trykniveau, såsom i rørledninger, der transporterer olie eller gas.
Tæt afspærring
Portventiler tilbyder en tæt afspærring, hvilket betyder, at de helt kan stoppe væskestrømmen i rørledningen. Dette er vigtigt i applikationer, hvor det er nødvendigt at isolere en del af rørledningen for at udføre vedligeholdelse eller reparationer.
Nem at betjene
Portventiler er nemme at betjene og kræver ikke megen kraft for at åbne eller lukke. De betjenes ved at dreje et håndtag eller et hjul, som flytter porten op eller ned. Dette gør dem til et populært valg i applikationer, hvor manuel betjening er påkrævet.
Hvorfor vælge os?
Høj kvalitet
Vores produkter fremstilles eller udføres til meget høje standarder, ved hjælp af de fineste materialer og fremstillingsprocesser.
24 timers online service
Vi forsøger at besvare alle bekymringer inden for 24 timer, og vores teams står altid til din rådighed i tilfælde af nødsituationer.
Kvalitetskontrol
Vi har professionelt personale til at overvåge produktionsprocessen, inspicere produkterne og sikre, at det endelige produkt lever op til de krævede kvalitetsstandarder, retningslinjer og specifikationer.
Rig erfaring
Dedikeret til streng kvalitetskontrol og opmærksom kundeservice, er vores erfarne personale altid til rådighed for at diskutere dine krav og sikre fuldstændig kundetilfredshed.

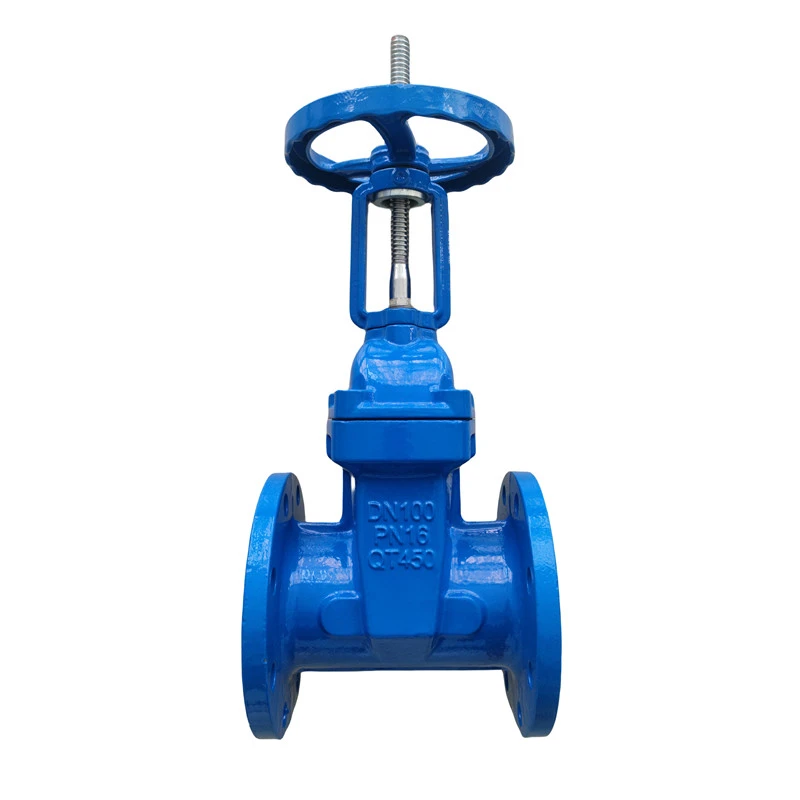

Stigende spindelventil
Denne type ventil har en ventilspindel, der bevæger sig op eller ned, når ventilen betjenes. Denne bevægelse er synlig, så det er let at se, om ventilen er åben eller lukket. Denne type ventil er almindeligt anvendt i industrier som vandbehandling, olie og gas og fremstilling.

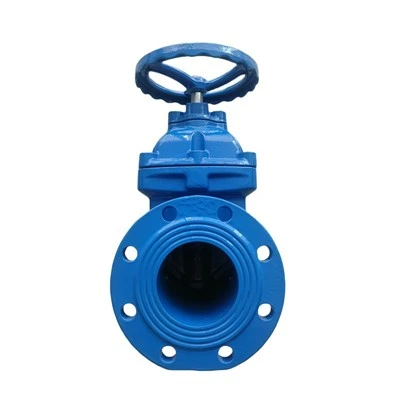

Ikke-stigende spindelventil
Denne type ventil har en ventilspindel, der ikke bevæger sig op eller ned, når ventilen betjenes. I stedet drejer stammen for at åbne eller lukke ventilen. Ikke-stigende spindelventiler bruges almindeligvis i underjordiske applikationer, hvor ventilen ikke er let tilgængelig.
Solid kileventil
Denne type ventil har en solid port, der er designet til at passe tæt mellem ventilsæderne for at forhindre lækager. Solide kileventiler bruges almindeligvis i højtryksanvendelser og i industrier som olie og gas, petrokemikalier og elproduktion.
Fleksibel kileventil
Denne type ventil har en låge, der er designet til at bøje lidt for at sikre en tæt tætning mellem ventilsæderne. Fleksible kileventiler bruges almindeligvis i applikationer, hvor ventilsæderne ikke er perfekt justeret.
Materiale af portventil
Portventiler er primært lavet af forskellige metaller såsom støbejern, kulstofstål, rustfrit stål og bronze. Disse materialer giver den nødvendige styrke, holdbarhed og korrosionsbestandighed, der kræves til påføring af skydeventiler. Ud over metaller kan portventiler også omfatte materialer som gummi, plastik eller keramik, afhængigt af applikationens specifikke behov.
Olie- og gasindustrien
Portventiler bruges flittigt i olie- og gasindustrien for deres evne til at håndtere højtryks- og højtemperaturvæsker. De er almindeligt anvendt i rørledninger, raffinaderier og olieplatforme. Portventiler foretrækkes frem for andre typer ventiler på grund af deres overlegne tætningsevne, hvilket er afgørende for at forhindre lækage i farlige miljøer og højtryksmiljøer.
Vandbehandlingsanlæg
Portventiler bruges i vandbehandlingsanlæg til at kontrollere strømmen af vand gennem rørledninger. De bruges også i rensningsanlæg til at kontrollere strømmen af spildevand. De skydeventiler, der bruges i vandbehandlingsanlæg, er ofte fremstillet af materialer, der er modstandsdygtige over for korrosion og erosion.
Strømproduktion
Portventiler bruges i kraftproduktionsanlæg såsom atomkraftværker, termiske kraftværker og vandkraftværker. De bruges til at styre strømmen af vand, damp og andre gasser og væsker gennem de forskellige systemer, der genererer elektricitet.
Kemisk industri
Portventiler bruges i kemiske forarbejdningsanlæg for deres evne til at håndtere ætsende og slibende kemikalier. De giver en pålidelig og sikker måde at kontrollere strømmen af disse materialer gennem rørledninger, reaktorer og andet behandlingsudstyr.
Forberedelse
Inden ventilinstallationsprocessen påbegyndes, skal alt nødvendigt udstyr og værktøj forberedes. Dette inkluderer ventil, bolte, møtrikker, pakninger, spindel og aktuator, hvis det er nødvendigt. Ventilen bør kontrolleres for eventuelle skader eller defekter.
Montering af ventil
Ventilen monteres derefter på rørledningen og sikres med bolte og møtrikker. Pakningerne er placeret mellem ventil- og rørledningsflangerne for at sikre en tæt tætning. Momentværdierne for bolte og møtrikker kontrolleres for at sikre, at de er spændt korrekt.
Afprøvning
Efter montering af ventilen testes den for at sikre, at den fungerer korrekt. Dette involverer åbning og lukning af ventilen for at kontrollere dens bevægelse og sikre, at den ikke sidder fast eller sidder fast.
Aktivering
Hvis ventilen er fastgjort med en aktuator, sættes den op under dette trin. Aktuatoren kan være manuel, pneumatisk eller elektrisk betjent. Aktuatoren er forbundet med ventilens spindel, som styrer portens bevægelse.
Smøring
Ventilen smøres derefter for at sikre jævn drift. Dette involverer påføring af smøremiddel på spindlen og andre bevægelige dele af ventilen.
Afsluttende test
Ventilen testes derefter igen for at sikre, at den fungerer korrekt. Ventilens åbnings- og lukkecyklusser testes ved hjælp af aktuatoren for at sikre, at de er glatte, og at der ikke opstår nogen hindring eller blokering.
Idriftsættelse
Til sidst idriftsættes og sættes ventilen i drift. Ventilen skal regelmæssigt efterses, rengøres og smøres for at sikre dens korrekte funktion og forhindre potentielle fejl.
Komponenter af portventil
Legeme
Kroppen af en skydeventil er hoveddelen af ventilen. Det er det ydre hus, der indeholder alle de andre dele af ventilen. Kroppen er normalt lavet af støbejern, bronze eller rustfrit stål. Den er designet til at modstå høje tryk og temperaturer og er normalt boltet eller flanget til rørledningen.
Motorhjelm
Motorhjelmen er dækslet, der er placeret oven på kroppen for at omslutte ventilspindlen og pakningspakningen. Motorhjelmen er normalt boltet til kroppen og kan fjernes for at få adgang til ventilstammen. Motorhjelmen er også designet til at modstå høje tryk og temperaturer.
Ventilspindel
Ventilstammen er stangen, der forbinder porten med aktuatoren. Ventilspindlen er normalt lavet af rustfrit stål og er gevind i bunden for at forbinde til porten. Toppen af ventilstammen strækker sig gennem motorhjelmen for at forbinde til aktuatoren.
Port
Porten er den del af ventilen, der styrer væskestrømmen. Porten er normalt lavet af støbejern eller stål og er designet til at passe tæt ind i ventilens krop. Porten er normalt kileformet og kan hæves eller sænkes for at kontrollere væskestrømmen.
Sæde
Sædet er den del af ventilen, der giver en tætning mellem porten og ventilhuset. Sædet er normalt lavet af et elastisk materiale som gummi eller teflon. Sædet er designet til at give en tæt forsegling, når lågen er i lukket position.
Aktuator
Aktuatoren er den mekanisme, der bruges til at hæve eller sænke porten. Der er to typer aktuatorer, der almindeligvis bruges sammen med skydeventiler: manuelle og automatiserede. Manuelle aktuatorer er normalt håndbetjente hjul eller håndtag, mens automatiserede aktuatorer normalt er elektriske eller hydrauliske motorer.
Vedligeholdelse af portventil
Tjek for utætheder
Efterse regelmæssigt ventilhuset, pakningen og spindlen for tegn på utætheder. En lækage kan få ventilen til at fejle og føre til mere betydelige problemer. Hvis du bemærker lækager, skal du spænde ventilpakningen eller udskifte den om nødvendigt.
Smør ventilen
Portventiler har modflader, der skal smøres regelmæssigt. Påfør smøremiddel på spindlen og pakningen for at sikre, at ventilen åbner og lukker jævnt. Undgå oversmøring, da dette kan få ventilen til at blive for tæt eller resultere i pakningsudblæsninger.
Rengør komponenter
Snavs og snavs kan ophobes på ventilkomponenter over tid, hvilket får dem til at fungere forkert. Rengør ventilhuset, porten og spindlen regelmæssigt for at fjerne snavs eller snavs, der har samlet sig. Brug et ikke-slibende rengøringsmiddel, der ikke vil beskadige ventilen.
Test ventilen
En ventil, der ikke åbner eller lukker korrekt, kan få væsker eller gasser til at lække, hvilket resulterer i skade eller personskade. Test ventilen regelmæssigt for at sikre, at den fungerer korrekt. Åbn og luk ventilen flere gange og lyt efter usædvanlige lyde.
Sørg for korrekt installation
Portventiler skal installeres korrekt, for at de kan fungere korrekt. Følg producentens anvisninger og sørg for, at ventilen er installeret i den rigtige retning. Forkert installation kan få ventilen til at svigte eller resultere i utætheder.
Korrekt installation
Portventiler skal installeres og justeres korrekt for at sikre optimal ydeevne. Ventilen skal om muligt installeres i lodret position for at forhindre ophobning af snavs eller snavs inde i ventilen. Ventilen skal også placeres på et sted, der er let tilgængeligt for vedligeholdelse eller reparation.
Valg af den rigtige ventil
Det er afgørende at vælge den rigtige type skydeventil til en bestemt anvendelse. Materiale, størrelse, trykklassificering og andre specifikationer skal tages i betragtning for at sikre korrekt ydeevne og lang levetid. Brug af en ventil af ukorrekt størrelse eller klassificeret kan føre til for tidlig fejl eller lækage.
Regelmæssig vedligeholdelse
Regelmæssig vedligeholdelse og inspektion er nødvendig for at sikre korrekt drift og forlænge ventilens levetid. Ventilen skal efterses med jævne mellemrum for tegn på slid, korrosion og beskadigelse af tætningsfladerne. Paknings- og forskruningsboltene skal kontrolleres og justeres efter behov.
Undgå overdreven kraft
Anvendelse af overdreven kraft ved betjening af en skydeventil kan forårsage skade på ventilen eller dens komponenter. Ventilen skal betjenes jævnt og langsomt for at forhindre beskadigelse af ventilstammen, porten eller sædet.
Korrekt smøring
Korrekt smøring af portventilens komponenter er vigtig for at forhindre slid og reducere friktionen. Smøremidlet skal påføres med jævne mellemrum som anbefalet af producenten.
Undgå overspænding
Overspænding af ventilpakningen eller pakdåseboltene kan forårsage beskadigelse af ventilstammen og dens pakning. Pakningen skal strammes lige nok til at forhindre lækage, men ikke så stram, at den forårsager overdreven friktion eller beskadigelse.
Fastgør ventilen
Ventilen skal sikres korrekt for at forhindre den i at flytte sig eller bevæge sig under drift. Forkert sikrede ventiler kan forårsage beskadigelse af rør eller andre komponenter og kan resultere i overdreven belastning af ventilen.
Sådan installeres portventil
Forbered materialerne
Før du installerer skydeventilen, skal du sørge for at have alle de nødvendige værktøjer og materialer. Dette inkluderer selve portventilen, monteringsbeslag og eventuelt nødvendigt klæbemiddel eller fastgørelsesmidler. Det er vigtigt at kontrollere producentens anbefalinger for specifikke værktøjer og materialer, da de kan variere efter type og mærke af portventil.
Find installationsområdet
Identificer det sted, hvor portventilen skal installeres, og sørg for, at området er rent og fri for snavs. Hvis skydeventilen installeres i et rør, skal du sørge for, at røret er rent og fri for forhindringer eller blokeringer.
Saml skydeventilen
Saml skydeventilen ved at justere ventilhuset, motorhjelmen og sæderne. Skru hætten på ventilhuset, og sørg for, at hætten er forsvarligt fastgjort. Juster ventilhusets sæder, og sæt røret eller fittings ind i ventilhuset.
Monter skydeventilen
Installer skydeventilen ved at justere den med røret eller fittings og placere den på det ønskede sted. Påfør tryk på skydeventilen for at sæde sæderne og sørg for, at ventilen er korrekt placeret. Brug det nødvendige klæbemiddel eller fastgørelsesmidler til at sikre ventilen på plads, og sørg for, at ventilen er i vater og lod.
Arbejdsprincip portventil
Funktionsprincippet for en portventil refererer til den mekanisme, hvorigennem den regulerer væskestrømmen. Den består typisk af et ventilhus, et håndtag, et sæde og et rør eller fittings. Ventilhuset er en cylindrisk skal, der huser ventilmekanismen, og håndtaget er en kileformet komponent, der bruges til at åbne og lukke ventilen. Sædet er en gummi- eller metalring, der sidder inde i ventilhuset og danner en tætning mellem ventilhuset og røret eller fittings.
