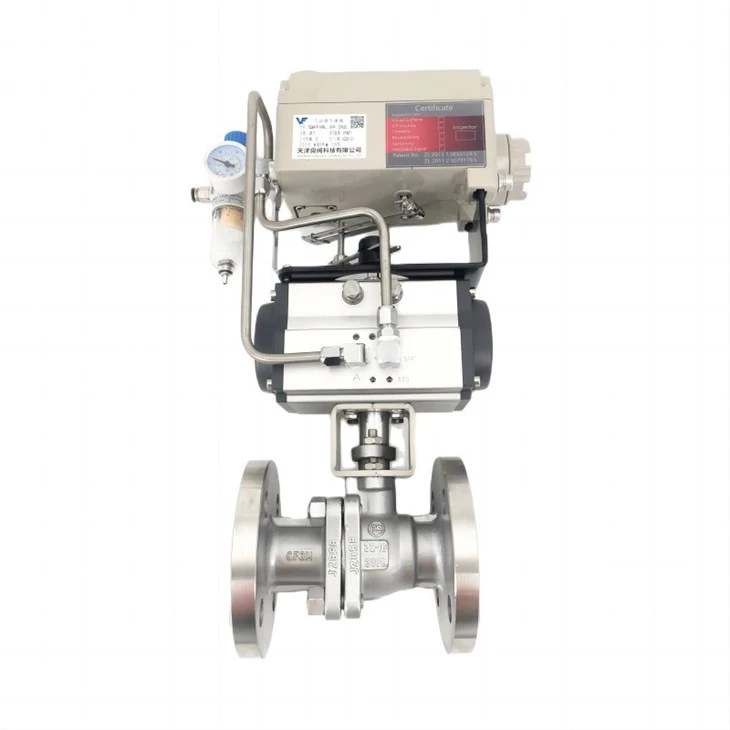

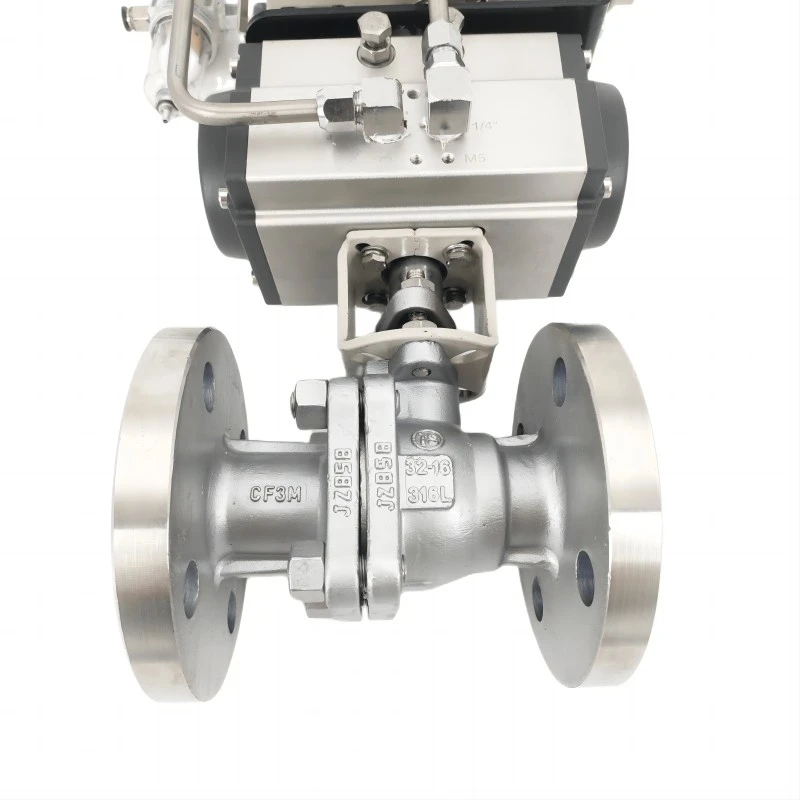

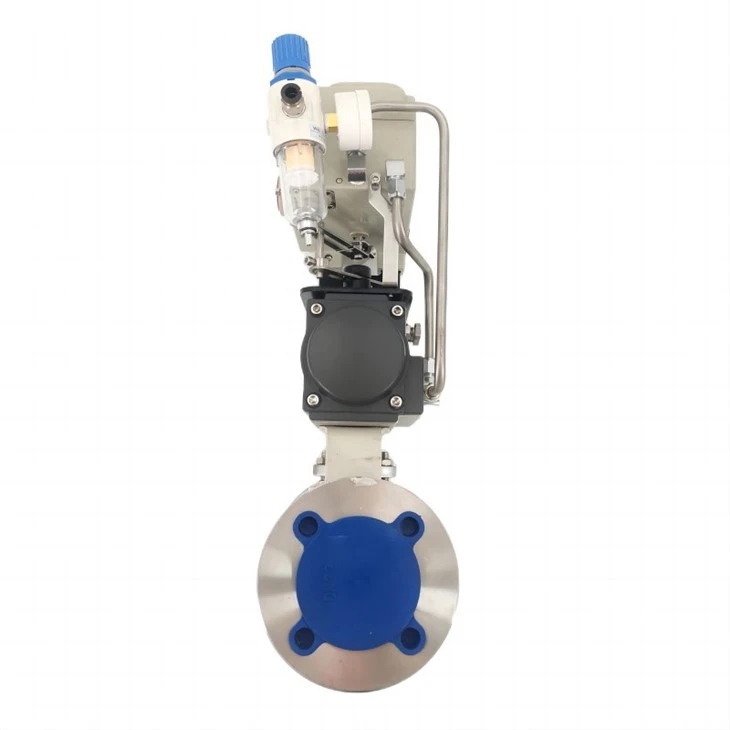

Pneumatisk reguleringskugleventil

Produktmodel	Q641X-16P
Ventilhus materiale	WCB/304/316L osv. er ekstraudstyr
Ventilplademateriale	304/316L er valgfri
Forseglingsmateriale	PPR/PTFE osv. er valgfri
Ventilspindelmateriale	2r13/304/316 osv. er valgfri
Trykniveau	PN10, PN16, 150LB osv. er valgfri
Brug af temperatur	I henhold til tætningsmaterialets maksimale temperatur kan det vælges under 200 grader
Køretilstand	AT dobbeltvirkende/ATE enkeltvirkende er valgfrit

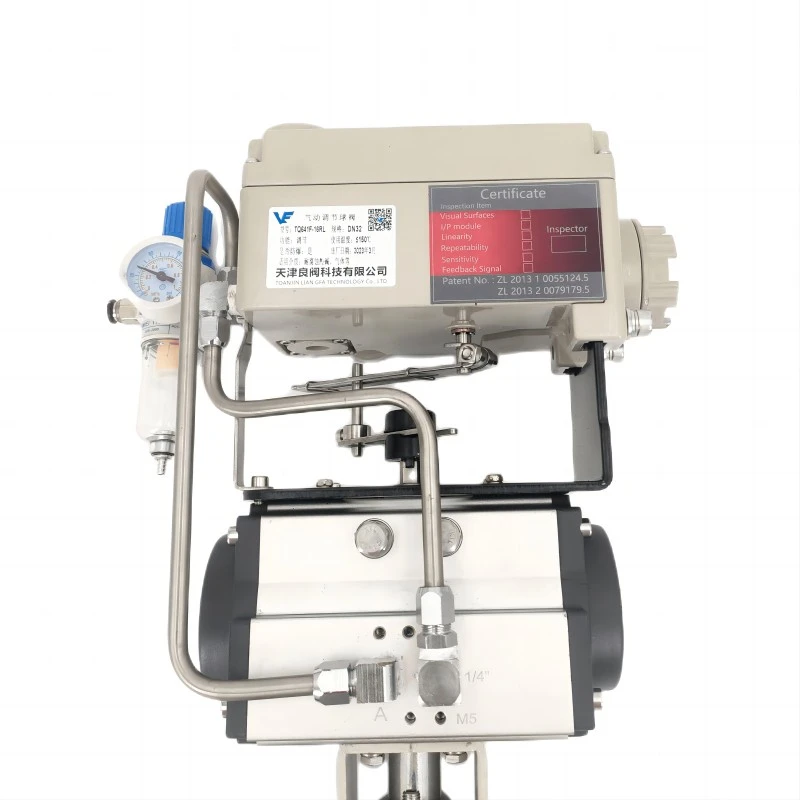

tilbehør	filter, svarenhed, magnetventil, manuel mekanisme, positioner er valgfri





I hjertet af den pneumatiske reguleringskugleventil er kombinationen af ​​en kugleventilmekanisme og en pneumatisk aktuator, som tilsammen giver præcis kontrol over væskestrømmen. Sådan fungerer det:



1. Kugleventilmekanisme:

• Ventilens kerne er en sfærisk kugle med et hul (eller port) gennem midten. Når hullet flugter med strømningsvejen, passerer væsken frit gennem ventilen. Når kuglen drejes 90 grader af aktuatoren, er hullet vinkelret på strømningsvejen, hvilket effektivt stopper strømmen.
• Kuglens rotation styres af aktuatoren, hvilket giver mulighed for finjusteringer af flowhastigheden. Dette gør det muligt for ventilen at regulere flow med høj præcision, hvilket gør den ideel til applikationer, der kræver variable flowhastigheder.



2. Pneumatisk aktivering:

• Den pneumatiske aktuator bruger trykluft til at generere den kraft, der er nødvendig for at dreje bolden. Denne aktiveringsmetode er meget responsiv, hvilket giver mulighed for hurtige og nøjagtige justeringer.
• Pneumatiske aktuatorer kan fjernstyres, hvilket muliggør automatiseret drift og integration i større styresystemer. Denne automatisering øger effektiviteten og sikkerheden af ​​den samlede proces.





Designet og konstruktionen af ​​den pneumatiske reguleringskugleventil er nøglen til dens ydeevne og holdbarhed. Her er de vigtigste strukturelle egenskaber:



1. Materialer af høj kvalitet:

Ventilhuset, kuglen og sæderne er typisk lavet af materialer som rustfrit stål, messing eller andre legeringer, der tilbyder fremragende modstandsdygtighed over for korrosion, slid og høje tryk. Dette sikrer langtidsholdbarhed selv i barske miljøer.



2. Kompakt og robust design:

• Kugleventilens kompakte design gør den velegnet til installationer, hvor pladsen er begrænset. På trods af sin lille størrelse er ventilen robust og i stand til at håndtere højtryksapplikationer.
• Designet minimerer trykfaldet over ventilen, hvilket sikrer en effektiv væskestrøm med minimalt energitab.



3. Tæt lukkefunktion:

• Kugleventildesignet giver en tæt forsegling, når den er lukket, hvilket forhindrer enhver lækage. Dette er især vigtigt i applikationer, hvor det er kritisk at forhindre væsketab eller kontaminering.
• Tætningsoverfladerne er ofte lavet af materialer som PTFE (Teflon) eller andre elastomerer, som giver fremragende tætningsevne og modstandsdygtighed over for slid.



4. Nem vedligeholdelse og lang levetid:

• Ventilens konstruktion giver mulighed for nem demontering og vedligeholdelse. Denne funktion er afgørende for at reducere nedetid og vedligeholdelsesomkostninger.
• Materialernes holdbarhed og design gør, at ventilen kræver mindre hyppig vedligeholdelse og har en længere levetid sammenlignet med andre ventiltyper.



5. Alsidige monteringsmuligheder:

Ventilen kan installeres i forskellige retninger og forbindes til forskellige rørsystemer ved hjælp af gevind-, flange- eller svejsede forbindelser. Denne alsidighed gør den tilpasselig til en lang række industrielle opsætninger.
